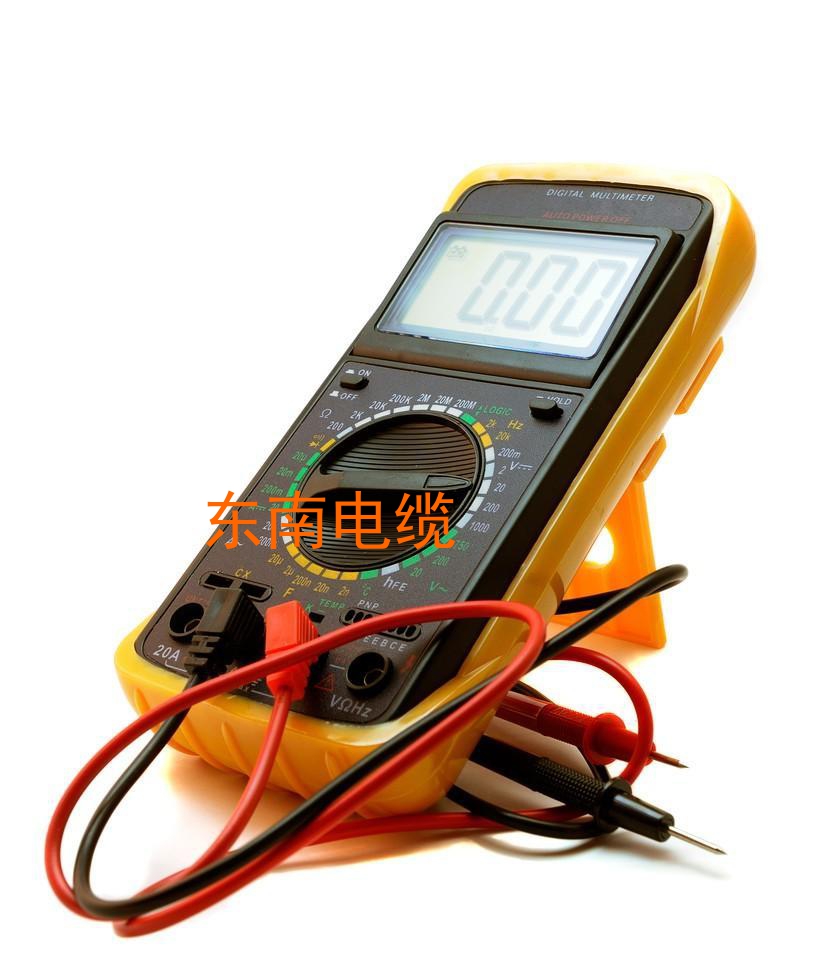

大家對數字萬用表應該不陌生吧，它除了可以進行電壓、電流、電阻、電容和晶體管等基本參數的測量外，還可以通過變通使用，使其功能得到進一步拓展，達到一表多用的目的。但你知道數字萬用表還能用來判斷電線電纜斷點嗎？

當電纜或電纜的內部出現斷線故障時，由于外部絕緣皮的包裹，使斷線的確切位置不易確定，用數字萬用表可以將這一難題輕松搞定。

具體方法：把有斷點的電線（電纜）一端接在220V市電的火線上，另一端懸空。將數字萬用表拔至AC2V擋，從電線（電纜）的火線接入端開始，用一只手捏住黑表筆的筆尖，另一只手將紅表筆沿導線的絕緣皮慢慢移動，此時顯示屏顯示的電壓值大約為0.445V（DT890D型表所測）左右。當紅表筆移動到某處時，顯示屏顯示的電壓突然下降到0.0幾伏（大約是原來電壓的十分之一），從該位置向前（火線接入端）的大約 15cm處即是電線（電纜）斷點所在。

用此法檢查屏蔽線時，如果僅僅是芯線折斷而屏蔽層沒斷，則此法是無能為力的。

大家對數字萬用表應該不陌生吧，它除了可以進行電壓、電流、電阻、電容和晶體管等基本參數的測量外，還可以通過變通使用，使其功能得到進一步拓展，達到一表多用的目的。但你知道數字萬用表還能用來判斷電線電纜斷點嗎？

當電纜或電纜的內部出現斷線故障時，由于外部絕緣皮的包裹，使斷線的確切位置不易確定，用數字萬用表可以將這一難題輕松搞定。

具體方法：把有斷點的電線（電纜）一端接在220V市電的火線上，另一端懸空。將數字萬用表拔至AC2V擋，從電線（電纜）的火線接入端開始，用一只手捏住黑表筆的筆尖，另一只手將紅表筆沿導線的絕緣皮慢慢移動，此時顯示屏顯示的電壓值大約為0.445V（DT890D型表所測）左右。當紅表筆移動到某處時，顯示屏顯示的電壓突然下降到0.0幾伏（大約是原來電壓的十分之一），從該位置向前（火線接入端）的大約 15cm處即是電線（電纜）斷點所在。

用此法檢查屏蔽線時，如果僅僅是芯線折斷而屏蔽層沒斷，則此法是無能為力的。

斷芯故障點有以下方法進行檢測：

感應法 可用感應電筆和數字萬用表；

適應于無金屬鎧裝和鋼帶屏蔽的電纜；

要注意防止觸電，測試處及用設備復繞時的端頭接電處等。

具體做法：

1、將電纜的導體芯懸空，并保證不會導致路路和觸電事故發生；同時保證電纜盡量離接地體(如地面、設備等)遠一些；

2、在電纜中選擇完好的絕緣芯，接通220VAC的相線(火線)，不接地線；

3、如果用感應電筆，則手指接觸電筆上感應觸點，并在能明確帶電體絕緣層外測試電筆是否正常。如果用數字萬用表，將萬用表置于20或200mV檔，則在紅表筆上套上較薄的塑料絕緣套，用手握住黑表筆；在明確帶電體絕緣層外測試，并讀數；然后移離帶電體較遠位置，并讀數；比較兩讀數的差值，通常在帶電體上應有較高的讀數，如0.4mV，而遠離帶電體則較低，如0.15mV；記住此特征，可以開始測試了。

4、緊靠電纜沿電纜測試，當發現感應電筆指示燈變暗，或萬用表讀數明顯下降時，變化處即為斷點。

5、測試完成，注意放電。

電容法

當電纜外有銅帶或鋼帶等金屬鎧裝層時，感應法不能進行檢測，此時用電容法；適應于所有電纜；在用電容法時先明白電容測試的原理——測試電容時，測試回路中使用的是交流/脈沖信號，即測量交流分壓或通過對電容體(兩相互絕緣的金屬極)進行充電和放電，測試電容體上的累積電量，轉換為電容量的讀數。

電容法，可能因電纜繞成圈狀、各絕緣芯繞在一起而形成的電感，非良導體(如鋼帶)的電阻、各導電體之間的雜散電容等而影響精確度；此中的電感很小，可以不計；電阻對測電容影響也不大，只是將導體與鋼帶連接和不連接電容變化差別不大，也可不計；但雜散電容則影響較大，做了一個試驗：完好芯與鋼帶之間電容為117nF，將其他芯與鋼帶連接，測結果還是117nF，而兩芯之間則有72nF。

為方便說明，假設電纜為2芯鋼帶鎧裝，其中1芯有1個斷點的電纜；

具體做法如下：

1、將電纜兩端頭所有絕緣芯導體、鎧裝層等懸空；

2、分別在兩端測量完好絕緣芯和有斷芯絕緣芯對鋼帶(或第三芯完好絕緣芯)的電容值，并記錄數值；此時，對應的完好絕緣芯的兩端測得的電容值應非常接近；同一斷芯兩端電容值相加應略大于處于同樣位置完好絕緣芯電容值，則說明只有一個斷點，或多個斷點但距離非常近；如果同一斷芯兩端電容值相加小于處于同樣位置完好絕緣芯電容值，則說明斷點至少有兩處；注：理論上，如果只有一個斷點或多個斷點但非常近，兩端電容值之和應大于同樣位置完好絕緣芯的電容值，多少則因電纜不同而異，見后面的理論分析。

3、根據斷芯絕緣芯與完好絕緣芯的電容值進行比較計算，分別得到兩端的長度，此時長度與實際長度可能有差別，下一步進行再校正；但兩芯不鎧裝電纜，就無法進行校正。

4、如果計算長度之和大于實際長度，多出長度值為負，如果小于實際長度則為正；再值用斷芯絕緣芯的電容值，將差值分配，分得的長段修正長段，短段修正短段，則得到斷點的實際位置。

斷芯故障點有以下方法進行檢測：

感應法 可用感應電筆和數字萬用表；

適應于無金屬鎧裝和鋼帶屏蔽的電纜；

要注意防止觸電，測試處及用設備復繞時的端頭接電處等。

具體做法：

1、將電纜的導體芯懸空，并保證不會導致路路和觸電事故發生；同時保證電纜盡量離接地體(如地面、設備等)遠一些；

2、在電纜中選擇完好的絕緣芯，接通220VAC的相線(火線)，不接地線；

3、如果用感應電筆，則手指接觸電筆上感應觸點，并在能明確帶電體絕緣層外測試電筆是否正常。如果用數字萬用表，將萬用表置于20或200mV檔，則在紅表筆上套上較薄的塑料絕緣套，用手握住黑表筆；在明確帶電體絕緣層外測試，并讀數；然后移離帶電體較遠位置，并讀數；比較兩讀數的差值，通常在帶電體上應有較高的讀數，如0.4mV，而遠離帶電體則較低，如0.15mV；記住此特征，可以開始測試了。

4、緊靠電纜沿電纜測試，當發現感應電筆指示燈變暗，或萬用表讀數明顯下降時，變化處即為斷點。

5、測試完成，注意放電。

電容法

當電纜外有銅帶或鋼帶等金屬鎧裝層時，感應法不能進行檢測，此時用電容法；適應于所有電纜；在用電容法時先明白電容測試的原理——測試電容時，測試回路中使用的是交流/脈沖信號，即測量交流分壓或通過對電容體(兩相互絕緣的金屬極)進行充電和放電，測試電容體上的累積電量，轉換為電容量的讀數。

電容法，可能因電纜繞成圈狀、各絕緣芯繞在一起而形成的電感，非良導體(如鋼帶)的電阻、各導電體之間的雜散電容等而影響精確度；此中的電感很小，可以不計；電阻對測電容影響也不大，只是將導體與鋼帶連接和不連接電容變化差別不大，也可不計；但雜散電容則影響較大，做了一個試驗：完好芯與鋼帶之間電容為117nF，將其他芯與鋼帶連接，測結果還是117nF，而兩芯之間則有72nF。

為方便說明，假設電纜為2芯鋼帶鎧裝，其中1芯有1個斷點的電纜；

具體做法如下：

1、將電纜兩端頭所有絕緣芯導體、鎧裝層等懸空；

2、分別在兩端測量完好絕緣芯和有斷芯絕緣芯對鋼帶(或第三芯完好絕緣芯)的電容值，并記錄數值；此時，對應的完好絕緣芯的兩端測得的電容值應非常接近；同一斷芯兩端電容值相加應略大于處于同樣位置完好絕緣芯電容值，則說明只有一個斷點，或多個斷點但距離非常近；如果同一斷芯兩端電容值相加小于處于同樣位置完好絕緣芯電容值，則說明斷點至少有兩處；注：理論上，如果只有一個斷點或多個斷點但非常近，兩端電容值之和應大于同樣位置完好絕緣芯的電容值，多少則因電纜不同而異，見后面的理論分析。

3、根據斷芯絕緣芯與完好絕緣芯的電容值進行比較計算，分別得到兩端的長度，此時長度與實際長度可能有差別，下一步進行再校正；但兩芯不鎧裝電纜，就無法進行校正。

4、如果計算長度之和大于實際長度，多出長度值為負，如果小于實際長度則為正；再值用斷芯絕緣芯的電容值，將差值分配，分得的長段修正長段，短段修正短段，則得到斷點的實際位置。

（轉載于線纜技術，如有侵權請聯系刪除）
